产品特征:

适用介质：水、气、油品、天然气和酸碱腐蚀性介质
适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等
公称通径：DN15～250mm 1/2＂～10＂

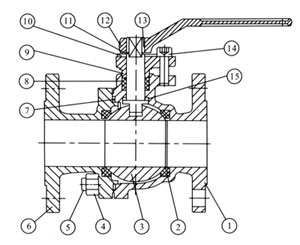

主要零件及材质

序号 No.	零件名称	材质
		GB	ASTM
1	阀体	WCB	A216-WCB
2	密封圈	PTFE	PTFE
3	球体	1Cr18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	右体	WCB	A216-WCB
7	垫片	柔性石墨+不锈钢	B12.10-304/F.G
8	填料	PTFE	PTFE
9	填料压盖	WCB	A216-WCB
10	定位片	25	A105
11	挡圈	65Mn	AISI 1066
12	手柄	Kt33	A47-667 Gr.32510
13	阀杆	1Cr33	A276-410
14	螺钉	35	A193-B7
15	止推垫片	PTFE	PTFE

技术规范

设计依据	GB系列	API系列
设计标准	GB/T12237	API6D	ANSI B16.34
法兰连接结构长度	GB/T12221	API6D	ANSI B16.10
结构长度（焊接）	GB/T15188.1	API6D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5 B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	API6D	API598

试验压力

压力等级		试验压力（Mpa)
公称压力（PN）	磅级(class)	壳体试验	密封试验
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

PN1.6MPa主要连接尺寸 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 130 140 150 165 180 200 220 250 280 320 360 400 H 59 63 75 80 95 107 142 152 178 252 272 342 W 130 130 160 180 230 230 400 400 650 1050 1050 1410 PN2.5MPa主要连接尺寸 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 130 140 150 165 180 200 220 250 320 400 400 550 H 59 63 75 97 107 142 152 178 252 272 342 345 W 130 130 160 230 230 400 400 700 1100 1100 1500 1500 PN4.0MPa主要连接尺寸 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 130 140 150 165 180 200 220 250 320 400 400 550 H 59 63 75 97 107 142 152 178 252 272 342 345 W 130 130 160 230 230 400 400 700 1100 1100 1500 1500 PN6.4MPa主要连接尺寸 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 165 190 216 229 241 292 330 356 432 508 559 660 H 59 63 75 97 107 142 152 178 252 272 305 398 W 130 130 160 230 230 400 400 700 1000 1100 1500 1800 PN10.0MPa主要连接尺寸 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 165 190 216 229 241 292 330 356 432 508 559 660 H 59 63 75 97 107 142 152 178 252 272 305 398 W 130 130 160 230 230 400 400 700 1000 1100 1500 1800
